ANALOGUE TYPE SPEED CONTROLLER










(1) 운전
1) SPEED CONTROL UNIT와 MOTOR의 LEAD WIRE CONNECTOR를 접속하고 PLUG CORD를 AC전원에 접속합니다.
2) CONTROL UNIT의 [RUN/STOP] SWITCH를 [RUN] 측으로 하면 MOTOR는 출력 축에서 볼때 시계방향으로 회전합니다.
3) 출하 시에는 회전방향은 시계방향으로 회전하도록 접속되어 있습니다. 그러나 GEAR HEAD 출력축의 회전방향은 감속 비에 의하여 반대로(반시계방향)으로 회전하는 경우도 있습니다.

(2) 속도조절

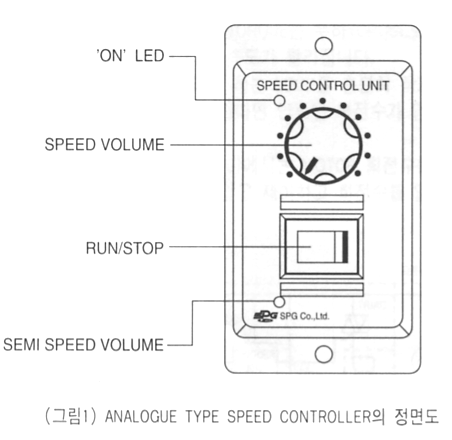

1)ANALOGUE TYPE SPEED CONTROLLER의 [SPEED VOLUME] 손잡이를 시계방향으로 돌리면 MOTOR의 회전수가 빨라지고 반대로 반시계방향으로 돌리면 속도가 늦어집니다.


(3)정지
1) ANALOGUE TYPE SPEED CONTROLLER의 [RUN/STOP] SWITCH를 [STOP] 측으로 하면 MOTOR는 정지합니다.
2) 이 SWITCH는 전원의 ON-OFF가 아니므로 MOTOR를 장기간 정지하는 경우에는 별도의 전원을 설치하여 OFF하여 주십시오.

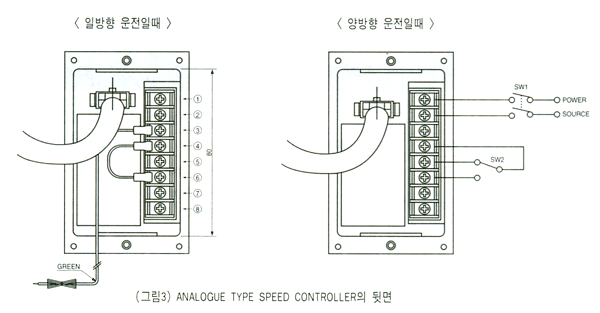

(4) 회전방향의 전환 (그림3)
1) 연속으로 한쪽으로 운전하는 경우
ㆍGEAD HEAD 등의 전달기구에서 MOTOR의 회전방향을 반대로 하는 경우에는 CONTROLLER 옆면에 붙어있는 ④COM과 ⑥CW의 연결단자의 위치를 ④COM과 ⑤CCW의 위치로 연결되도록 단자의 위치를 교환하여 주십시오.
ㆍ전원의 CORD단자는 항상 ①AC와 ②AC에 접속하여 주십시오. 이 때 반드시 전원을 OFF로 한 후에 교환 및 접속하여 주십시오.

2) 정ㆍ역회전을 운전하는 경우

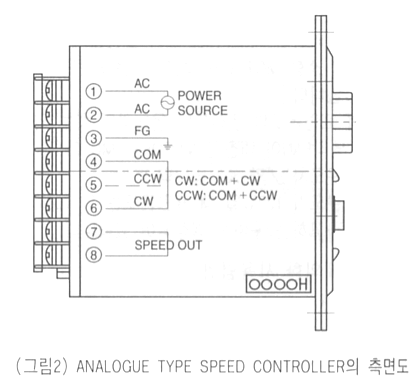

ㆍ(그림2)와 같이 전원용 SWITCH(SW1)와 정역회전 교환 SWITCH(SW2)를 설치하여 회전방향을 교체하여 주십시오.
ㆍ순시 정역회전은 불가능합니다. 일단 전원 SWITCH(SW1) 를 끄고 MOTOR가 완전히 정지한 후에 SWITCH(SW2)를 교환하여 주십시오.


SWITCH 번호

SWITCH접점용량

SW1

AC 125V 또는 AC 250V 5A 이상

SW2

AC 125V 또는 AC 250V 5A 이상


(5) SPEED OUT
⑦,⑧은 SPEED OUT으로 회전계를 접속하여 사용하는 단자입니다.
1) DIGITAL 표시형 회전계를 접속하여 회전수를 볼 수 있습니다.
2) ANALOGUE 표시형 회전계를 접속하여 회전수를 볼 수 있습니다.
(注) 사용품은 2000rpm , AC 10V 상단품으로 하십시오.





　

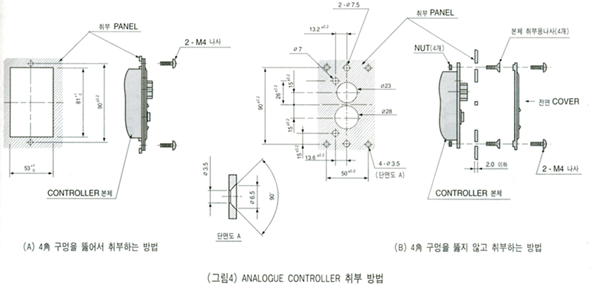

ㆍCONTROL UNIT의 취부 방법은 아래의 2종류가 있습니다.

(1) 4각구멍을 뚫어서 취부하는 방법 <(그림4)의(A)참조>
1) 취부 PANEL에 4각 구멍을 뚫어 주십시오.
2) CONTROLLER본체와 전면 COVER를 조합하여 PANEL의 각 구멍에 CONTROLLER본체를 넣어 M4의 나사와 NUT를 사용하여 고정하십시오.
(2) 4각 구멍을 뚫지 않고 취부하는 방법<(그림4)의 (B)참조>
1) 취부 PANEL에 각각의 HOLE을 뚫어 주십시오.
2) CONTROLLER본체와 전면 COVER를 분리하십시오.
3) CONTROLLER의 전면으로 취부 PANEL에 M3 접시머리 나사와 NUT를 사용하여 고정하십시오.
4) CONTROLLER의 전면 COVER를 취부 PANEL에 부착하고 M4의 나사와 NUT를 사용하여 고정하십시오.
5) 취부 PANEL의 두께는 2mm 이하의 것을 사용하십시오.





　



항목

MOTOR명

SUA□IA-V12

SUA□IB-V12

SUA□IC-V12

SUA□ID-V12

SUA□IX-V12

정격전압

단상 110V

단상 110V

단상 110V

단상 110V

단상 110V

사용 전압 범위

±10%(정격전압대비)

전원주파수

60Hz

60Hz

50/60Hz

50Hz

50Hz

속도 제어 범위

60Hz : 90-1700rpm
50Hz : 90-1400rpm

속도 변동율

5%(표준치)

속도 설정

VR 설정

SLOW RUN
SLOW STOP 시간

없음

사용온도 범위

0~40℃

보존 온도 범위

-10~ 60℃

사용 습도 범위

85% RH 이하(결로가 없는 곳)

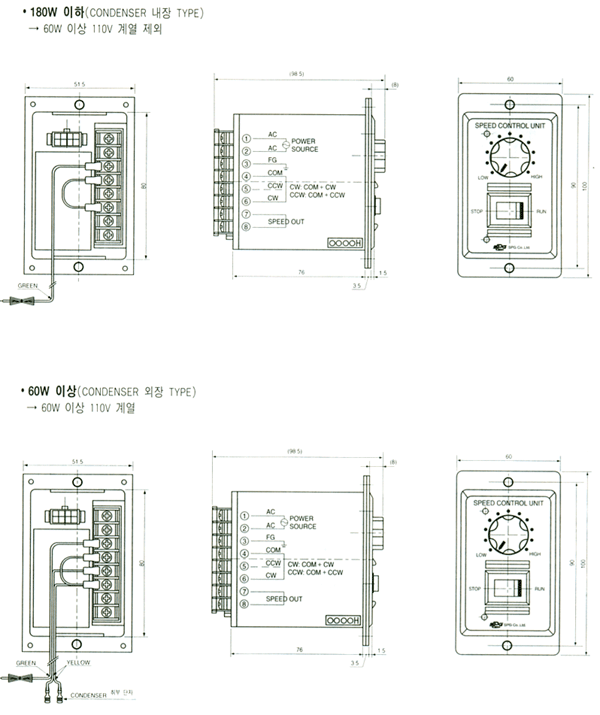

SPEED CONTROLLER (SCALE=1/2)
