S9D SERIES

60 ~ 120W














MODEL

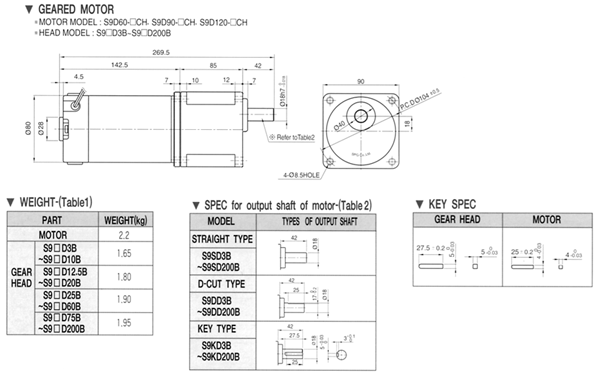

GEARED TYPE

STRAGHT TYPE

D-DUT TYPE

 KEY TYPE
S9D60 - □ CH
S9D90 - □ CH
S9D120 - □ CH		 S9D60 - □ S
S9D90 - □ S
S9D120 - □ S		 S9D60 - □ D
S9D90 - □ D
S9D120 - □ D		 S9D60 - □ K
S9D90 - □ K
S9D120 - □ K

출력축 구분　








Type
Voltage
Output
No Load
At Rated Lod
Run
Duty
Weight
Remarks
Revolution
Current
Revolution
Torque
Current
(V)
(W)
(RPM)
(A)
(RPM)
(kgfㆍcm)
(A)
(Hr)
(kg)
S9D60-12□
12
60
3100
2
2600
2.3
9.0
2000
2.2

S9D60-24□
24
60
3000
1
2800
2.1
3.5
2000
2.2

S9D60-90□
90
60
3100
0.3
2900
2.0
1.0
2000
2.2

S9D90-12□
12
90
3100
2
2600
3.4
12.0
2000
2.2

S9D90-24□
24
90
3100
1
2800
3.2
5.0
2000
2.2

S9D90-90□
90
90
3300
0.3
2800
3.2
1.4
2000
2.2

S9D120-12□
12
120
3000
2
2500
4.7
15.0
2000
2.2

S9D120-24□
24
120
3200
1
2600
4.5
7.0
2000
2.2

S9D120-90□
90
120
3000
0.3
2600
4.5
2.0
2000
2.2

　

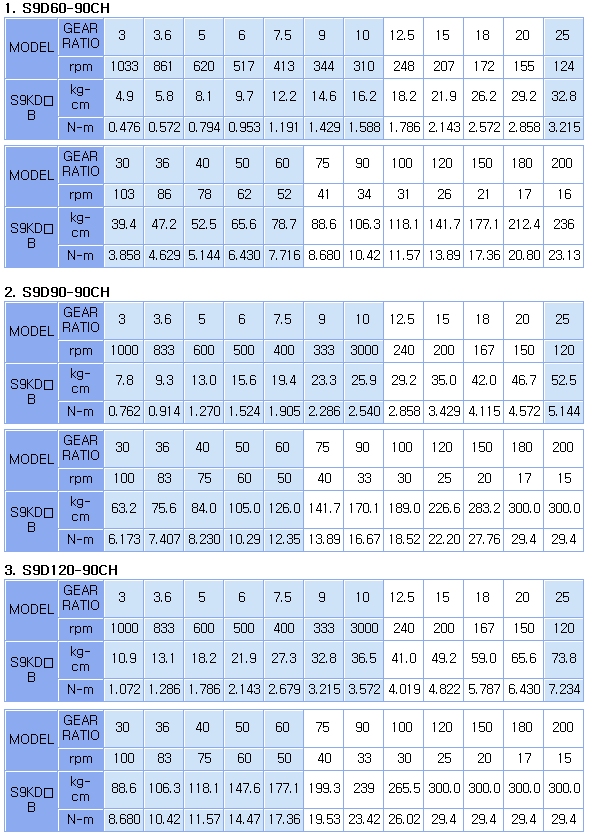

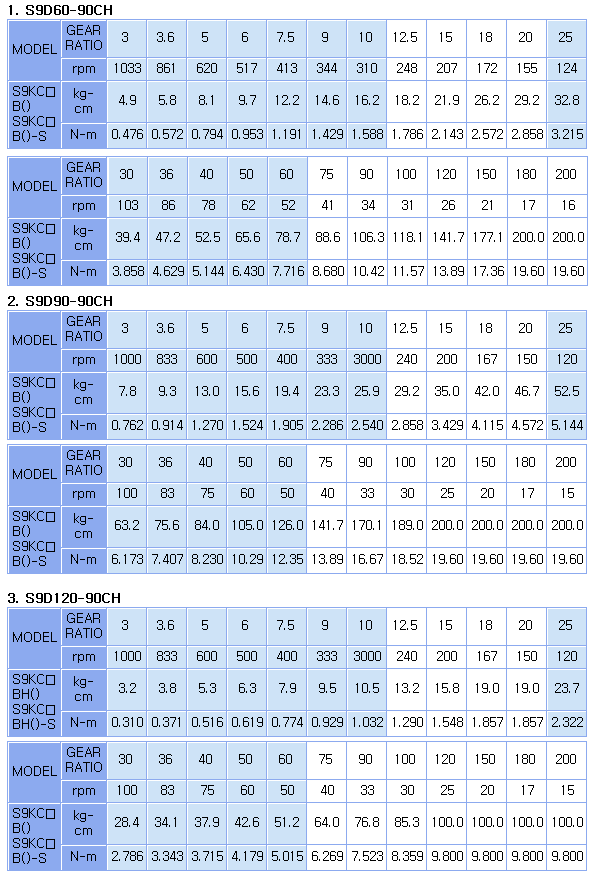

■ GEAR HEAD 품명중 □은 감속비를 표시합니다.

■ GEAR HEAD와 조합한 경우의 혀용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우 허용 TORQUE는 200kg-cm입니다.

■ 회전방향은 ■ 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향 입니다.

■ 회전수는 MOTOR의 무부하 회전수를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라 2~20% 적습니다.

■ '()' 는 L, H Type을 표시합니다. 120W급은 'H' Type 만 적용됩니다.
