V.S모터(Variable
Speed Motor)는 유도전동기에
와전류 전자
커플링을
결합하여 전자식으로
회전속도를 임의로 제어할
수 있는
교류
무단가변속 모터입니다.
|
|
특
징
|
|
|
▶
연속
정격에서의 광범위한
속도제어(변속범위 10:1
일반형 1500~150 R.P.M)
▶
조작이 간편하며, D.C모터,
A.C모터 등의 가변속
모터와는 달리
정류자나 브러쉬 등의
마찰
부분에 없어 보수가
간단하며 취급이
간편하고 수명이 반
영구적입니다.
▶
자동 속도제어,
토르크제어, 병렬운전,
연동운전 등 다목적의
자동제어와
원격조작이
용이합니다.
▶
제어장치(조작반 포함)가
전자식이고 간편하며,
부하토르크의 변화에
대한 응답속도가
정밀하게
운전하며, V.S모터의
속도 변동률은
제어반의 조정으로 1.5%까지
조정됩니다.
▶
부하의 연결방식이
다양하므로 어느
설비에도 취부가
용이합니다. 특히
대용량(大容量)의
기존
모터와 V.S커플링만의
결합이 가능하며 또
기존 가변속 모터에
용량 증가시키는
헬퍼(Helper)운전도
됩니다.
▶
조작간편, 다양한 응용,
저렴한 가격으로
무단변속 모터의
대명사적 존재입니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VS모터의
제어특성
|
|
|
1.
속도제어 범위
V.S
모터는 일반형에 있어
150~1500 RPM의 넓은
범위를 연속적으로
가감속 할 수 있으며
특히 0회전부터
운전시킬 수 있어서
생산공정상 손실절감
밒 품질향상을 기할 수
있습니다.
2.
정토르크 특성
V.S모터는 구동모터의
토르크를 전달하는
전기적인
변속기이므로 속도의
고저에 관계없이
최대 토르크는 일정한
정토르크 모터입니다.
토르크 전달 효율은
100%에 근사하며
출력면에서는 최고
속도일 때 구동모터
정격의 80% 이상인
능률적인
변속기입니다.
3.
속도변동율
제어반의
감도 조정으로
광범위하게 조정되며
용도에 적합한 제어
특성을 얻을 수
있습니다.
V.S 모터에서는 속도
변동율은 1.5% 정도로서
다음과 같이
계산됩니다.
10%
부하시 회전수-100%
부하시 회전수
속도변동율(%) =
─────────────────
× 100
100%
부하시 최고 회전수(일반형
1500 RPM)
3.
응답속도
제어장치가
반도체를 비롯한
전자회로이기 때문에
수ms 이내로
여자전류가 조절되어
응답이
신속합니다.
일반형에서 속도를
증가시키거나 부하가
증가할 때의 응답은
신속하나
상당부하가 감소하며
감속될 때 커플링이
자기 제동력을 갖지
못하므로 응답속도가
간혹
문제될 때가 있습니다.
이는 동기 모터 등의
속도제어에 비하여
변속 모터로서
단점이겠으나
자기 제동력을 갖는
특수형에서
해결됩니다.
|
|
|
|
VS
모터의 이용분야
|
|
|
제지
및 고무공업
:리와인더,
초지기, 각종 외인더,
고무 카렌더 캇타,
세로판 케스팅기,압출기
지기용 헬퍼기
|
|
|
|
시멘트
공업
: 휘더, 로타리 키륜,
포인드 메타, 콤베어
|
|
|
|
섬유공업
: 텐타건조기,
화성수지 가공기,
정경기, 정방기,
나염기, 스후 쟁련기,
정사기, 레이온
|
|
|
|
철강공업
: 프로세싱 머신,
프로세싱 머쉰용 헬파,
와인더, 압면기,
루우프기, 기기 헬퍼
모터
|
|
|
|
식품
공업
: 빵기계의 체인 및
벨트콤베어, 건빵기계
|
|
|
|
광산화력발전
: 석탄 휘더, 급탄기,
송풍기
|
|
|
|
화학공업
: 혼합기, 소결기
|
|
|
|
전선공업
: 튜빙머신,
액스트로다, 지권기,
연선기, 신선기,
압출기
|
|
|
|
공작기,
목공기
: 유압 펌프, 로타리,
합판 권취기
|
|
|
|
합성수지공업
:
압출기, 성형기
|
|
|
|
기타
: 인쇄기, 각종 콤베어,
각종 휘더, 원심
분리기, 급수 펌프
|
|
|
|

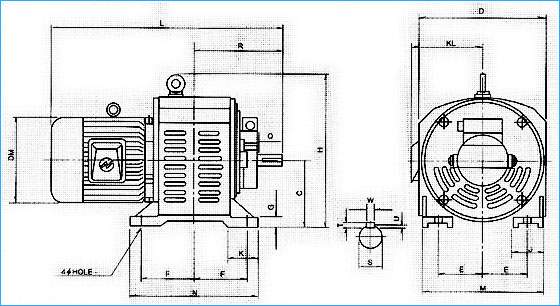

외형치수
(DIMENSION)
|
|
|
|
CAPA
CITY
KW(HP)
|
FRA
ME
NO.
|
DIMENSION
|
SHAFT
END
|
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
KL
|
K
|
L
|
M
|
N
|
R
|
Z
|
DM
|
Q
|
S
|
T
|
U
|
W
|
|
0.4(0.5)
|
SD-138
|
138
|
240
|
82
|
90
|
20
|
290
|
60
|
130
|
70
|
441
|
230
|
245
|
171
|
14
|
162
|
40
|
19
|
5
|
3
|
5
|
|
0.75(1)
|
SD-139
|
139
|
240
|
90
|
95
|
20
|
291
|
60
|
135
|
70
|
463
|
230
|
245
|
187
|
14
|
172
|
50
|
22
|
7
|
4
|
7
|
|
1.5(2)
|
SD-147
|
147
|
285
|
95
|
110
|
23
|
329
|
70
|
148
|
70
|
520
|
275
|
275
|
195
|
14
|
194
|
50
|
22
|
7
|
4
|
7
|
|
2.2(3)
|
SD-157
|
157
|
315
|
103
|
130
|
23
|
355
|
76
|
175
|
85
|
583
|
305
|
320
|
235
|
21
|
236
|
60
|
28
|
7
|
4
|
7
|
|
3.7(5)
|
SD-178
|
178
|
345
|
110
|
142
|
25
|
400
|
85
|
175
|
85
|
631
|
330
|
350
|
238
|
21
|
236
|
60
|
28
|
7
|
4
|
7
|
|
5.5(7.5)
|
SD-193
|
193
|
395
|
135
|
167
|
27
|
441
|
85
|
195
|
95
|
744
|
375
|
400
|
290
|
21
|
250
|
80
|
38
|
8
|
4.5
|
10
|
|
7.5(10)
|
SD-193
|
193
|
395
|
135
|
167
|
27
|
441
|
85
|
195
|
95
|
764
|
375
|
400
|
290
|
21
|
250
|
80
|
38
|
8
|
4.5
|
10
|
|
11(15)
|
SD-222
|
222
|
440
|
145
|
182
|
30
|
502
|
98
|
220
|
100
|
881
|
415
|
435
|
332
|
21
|
302
|
110
|
42
|
8
|
4.5
|
12
|
|
15(20)
|
SD-230
|
230
|
460
|
157
|
200
|
33
|
520
|
100
|
227
|
115
|
946
|
435
|
475
|
382
|
21
|
315
|
110
|
42
|
8
|
4.5
|
12
|
|
18.5(25)
|
SD-230
|
230
|
475
|
157
|
200
|
30
|
528
|
100
|
295
|
110
|
1022
|
450
|
490
|
382
|
21
|
355
|
110
|
48
|
8
|
4.5
|
12
|
|
22(30)
|
SD-278
|
278
|
505
|
180
|
222
|
35
|
589
|
115
|
295
|
125
|
1067
|
480
|
530
|
397
|
25
|
355
|
110
|
48
|
8
|
4.5
|
12
|
|
30(40)
|
SD-284
|
284
|
565
|
197
|
240
|
35
|
636
|
125
|
313
|
135
|
1141
|
540
|
570
|
412
|
25
|
394
|
110
|
55
|
10
|
5
|
15
|
|
37(50)
|
SD-317
|
317
|
605
|
212
|
260
|
40
|
689
|
125
|
313
|
135
|
1213
|
580
|
610
|
432
|
25
|
394
|
110
|
55
|
10
|
5
|
15
|
|
|
|
| | |
|
