S6D SERIES

6~10 W

　 　














MODEL

GEARED TYPE

STRAGHT TYPE

D-DUT TYPE
S6D06 - □ A
S6D10 - □ A		 S6D06 - □ S
S6D10 - □ S		 S6D06 - □ D
S6D10 - □ D

출력축 구분　







Type
Voltage
Output
No Load
At Rated Lod
Run
Duty
Weight
Remarks
Revolution
Current
Revolution
Torque
Current
(V)
(W)
(RPM)
(A)
(RPM)
(kgfㆍcm)
(A)
(Hr)
(kg)
S6D06-12□
12
6
3200
0.6
2950
0.2
0.8
2000
0.6
1
S6D06-24□
24
6
3200
0.3
2950
0.2
0.5
2000
0.6
1
S6D06-90□
90
6
3000
0.2
2800
0.2
0.3
2000
0.6
1
S6D10-12□
12
10
3200
1.0
2800
0.35
2.0
2000
0.7
1
S6D10-24□
24
10
3300
0.5
3000
0.35
0.9
2000
0.7
1
S6D10-90□
90
10
3200
0.3
2800
0.35
0.6
2000
0.7
1

　

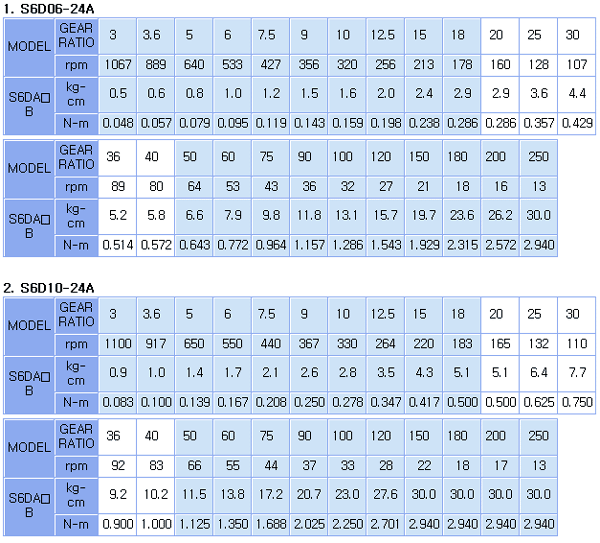

■ GEAR HEAD 품명중 □은 감속비를 표시합니다.

■ GEAR HEAD와 조합한 경우의 혀용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우 허용 TORQUE는 30kg-cm입니다.

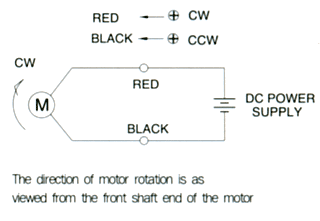

■ 회전방향은 ■ 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향 입니다.

■ 회전수는 MOTOR의 무부하 회전수를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라 2~20% 적습니다.

■ 'L' Type 전용으로 기종명에 표시하지 않습니다.
