                    MICRO-INVERTER(SVF-L TYPE)



ㆍSVF-l TYPE

ㆍSVPWM 출력의 16-bit 마이크로 프로세서 제어를 합니다.
ㆍ최대 10KHz의 반송 주파수 사용으로 NOISE가 적습니다.
ㆍ가/감속 시간 설정 기능으로 SLOW RUN/SLOW STOP이 가능합니다.
ㆍ정/역회전이 가능합니다.
ㆍV/F CURVE의 설정이 가능합니다.
ㆍRS-45에 의한 통신이 가능합니다.(Baund rate 9600, 통신주소 1~63)
ㆍTORQUE BOOST & SLIP 보상기능으로 부하에 따른 운전이가능합니다.
ㆍCOMPACT한 디자인으로 조작이 간편합니다.
   출력 수파수의 범위는 1Hz ~120Hz 입니다.

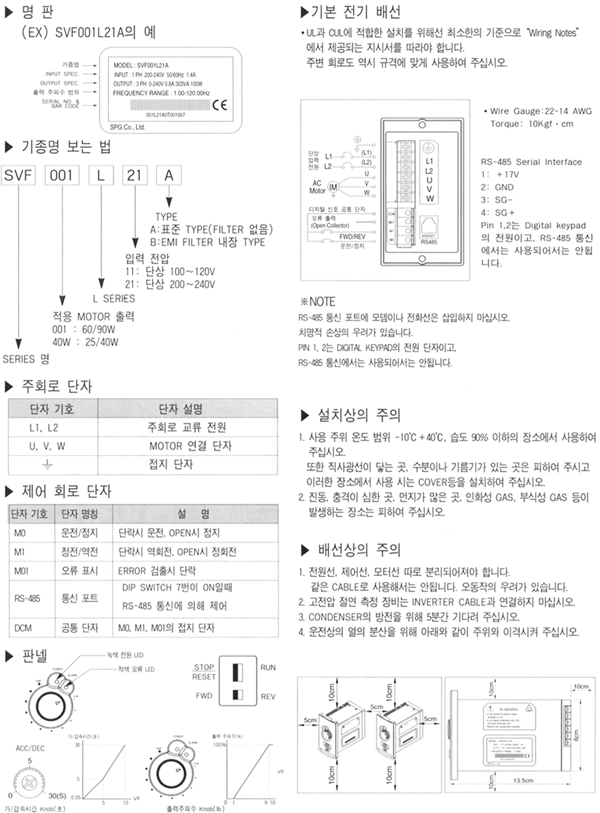

ㆍSVF-L TYPE은 단산 입력전원에 삼상 출력형식의 인버터입니다.
ㆍOPTION으로 Programmable keypad가 있습니다. (SVF-PU02)
  　

특성
입력전압
115V 계열
230V 계열

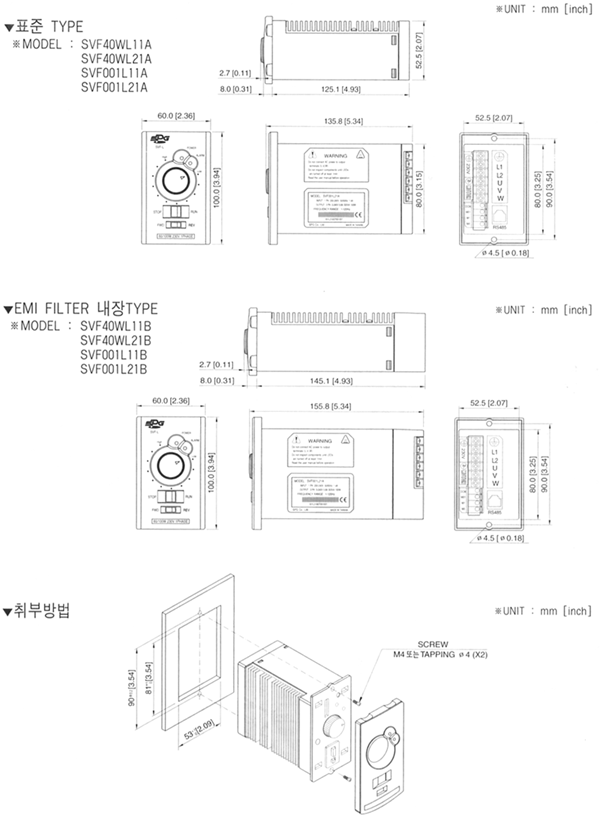

모델명(SVF-□□□L□□A/B)
SVF-40WL11A(B)
SVF-001L11A(B)
SVF-40WL21A(B)
SVF-001L21A(B)
중량(g)
A(표준형)
270
440
260
430
B(EMI filter 내장형)
350
525
340
510
적용
25/40
60/90
25/40
60/90
정격
출력
정격 출력 용량(VA)
103/152
212/303
106/152
212/303
정격 출력 전류(A)
0.28/0.4
0.56/0.8
0.28/0.4
0.56/0.8
정격 출력 전압(V)
입력 전압 2배에 비례
입력전압에 비례
정격 출력 주파수(Hz)
1.00 ~120.00 Hz
정격
제어
정격 전압/주파수
단상 100 ~ 120VAC
50/60Hz
단상 200 ~ 240VAC
50/60Hz
전압/주파수 범위
전압 : ± 10%, 주파수 : ± 5%
입력 전류(A)
1.1A/1.5A
2.2/3.0A
0.5A/0.7A
1.0A/1.4A
제어
특성
제어 시스템
SVPWM(Space Vector pulse Width Modulation,
carrier frequency 10KHz)
Torque 설정
High/Low 스위칭
과부하 내구성
정격전류의 150%를 1분간 견딤
가/감속기간
0.05 ~ 30.0 초
Torque 변화
Torque Boots : 0 또는 8%
제어
설정
주파수설정
VR에 의해 설정
작동 설정 신호
판넬
운전/정지, 정회전/역회전
외부단자
운전/정지, 정회전/역회전, RS-485
출력표시
판넬

오류 표시 (LED)
외부단자
오류표시 (Open Collector)
보호
자기진단, 과전압,저전압, 과부하, 과열, Thermal
냉각
자연적 공기 냉각
환경
설치장소
해발 1000m 이하, 부식성 가스, 액체, 먼지가 닿지 않는곳
오염지수
2
사용 주위 온도
-10℃ ~ 40℃
보관 온도
-20℃ ~ 60℃
주위 습도
RH(결로 없을 것)
진동
20Hz 미만일때 9.80665 m/s² (1G), 20Hz ~ 50Hz때는 5.88 m/s²
