  SF-320 Series 연동시 조작법
  입력은 STR키를 이용합니다.

1. 복수의 인버타를 연동조작코져 할 때는 주파수지령을 전압지령 혹은 전류지령으로 가능합니다.

2. 기능설정 :
1) 주파수지령을 제어회로 단자대에서 하도록 설정(파라메타 이동은 FUNC키와 △, ▽키를 이용)
  ☆ A01의 00을 01로 변경 입력하고, 전류입력 지령시는 C03 ∼ C05의 파라메타 중 어느 하나를 16으로 변경입력.
  ☆ C03를 선택한 경우 연두색 단자대의 COM과 2DF를 ON 시키고 아래의 조작을 실시요함.
C04는 COM과 3DF, C05는 COM과 RST를 ON 하여야만 전류입력지령이
가능함.

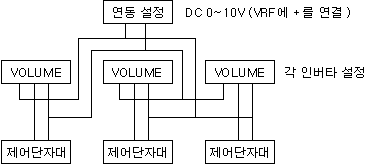

2) 인버타 각각의 단자대 하단의 COM과 VRF(전압지령시)에 D.C 0 ∼ 10V를 VOLUME을 경유 결선하십시요.

3) 파라메타 설정이 끝나면 d01로 이동 FUNC 키를 눌러 모니터에 0.0이 되도록 조작바랍니다.

3. 운전지령도 외부에서 가능하며 A02의02를 01로 변경입력 하시고 제어단자의 COM과 FR(RR)을
   ON 하여 정(역)회전 운전가능

4. 의문점은 당사의 영업부 및 구입처를 경유하시어 통보바랍니다.
