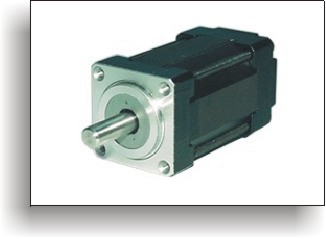

AU-24

 [특  징]
* 24각 SERICE24mm
* 각 시리즈 0.72° 5상 스테핑 모터
* 세계 최소 최경량을 실현했습니다.
* 초소형 경량이면서 高응답 · 高 TORQUE 특성을
    실현하였습니다.

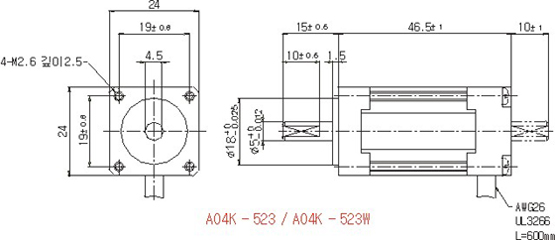

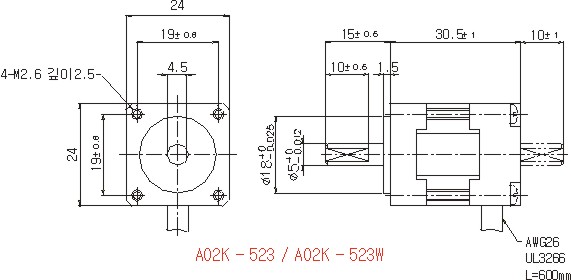

MOTOR DEMENSION





MOTOR SPECIFICATION

                                                                                                    (○ : 일반사양 , ◎ : 고속고토크사용)

모 터 사 양

드 라 이 브

형식()은양축

 TORQUE (kg.cm) 정격전류 (A) 권선저항 (Ω) ROTOR 관성 (gcm2) 모터길이 (mm) 중량 (kg) KR-5M

 KR-55M (마이크로 스텝) KR-55M (마이크로스텝) KR-505G

A02K-S523(W)

0.18

0.75

1.1

4.2

30.5

0.07

○

○

◎


A04K-S523(W) 0.28

0.75

1.7

8.2

46.5

0.12

○

○

◎



*주의*

모터의 토크는 드라이브의 특성에 따라 큰차이가 있으므로 본 홈페이지에 나와있는 모터와 그에 대응되는 드라이브의 특성표를 참조하십시요.

KR-5M과 KR55M을 사용할 때 24V보다 40V에서 고속영역 토크특성이 향상 됩니다.

또한, KR-515M과 KR505G 는 고속영역에서의 토크특성이 더욱더 향상됩니다.
