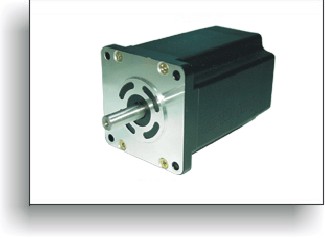

AU-60

* 60mm 각 SERIES
* 60mm 각 SERIES 0.72° 5상 스테핑 모터
* 소형 경량이면서 高응답, 高토오크 특성을 실현
* 표준형과 고속형을 선택할 수 있습니다
* 이용범위가 폭 넓게 확대되었습니다

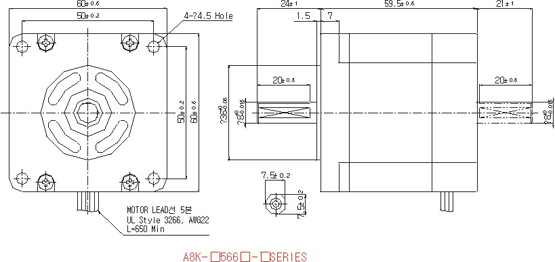

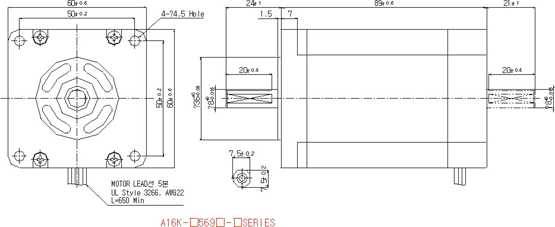

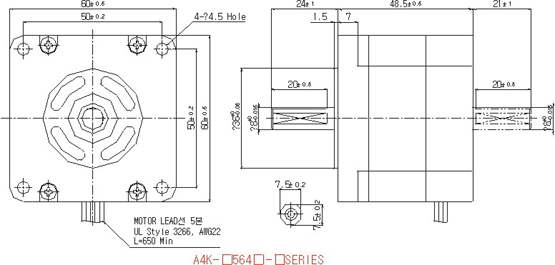

MOTOR DEMENSION

MOTOR SPECIFICATION              (○ : 일반사양 , ◎ : 고속고토크사용)

모 터 사 양

드 라 이 브

형식()은양축

 TORQUE (kg.cm) 정격전류 (A) 권선저항 (Ω) ROTOR관성 (gcm2) 모터길이 (mm) 중량 (Kg) KR-5M

 KR-55M (마이크로스텝) KR-55M (마이크로스텝) KR-505G

A4K-S564(W)

4.2

0.75

2.6

175

48.5

0.6

○

○

◎


A4K-M564(W) 4.2

1.40

0.8

175

48.5

0.6

○

○

◎


A8K-S566(W) 8.3

0.75

4.0

280

59.5

0.8

○

○

◎


A8K-M566(W)

8.3

1.40

1.1

280

59.5

0.8

○

○

◎


A16K-M569(W)

16.6

1.40

1.8

560

89

1.3

○

○

◎


A16K-G569(W)

16.6

2.80

0.56

560

89

1.3

○

○

◎

◎

*주의*

모터의 토크는 드라이브의 특성에 따라 큰차이가 있으므로 본 홈페이지에 나와있는 모터와 그에 대응되는 드라이브의 특성표를 참조하십시요.

KR-5M과 KR55M을 사용할 때 24V보다 40V에서 고속영역 토크특성이 향상 됩니다.

또한, KR-515M과 KR505G 는 고속영역에서의 토크특성이 더욱더 향상됩니다.
