AU-42

* 42각 SERICE
* 42mm 각 시리즈 0.72° 5상 스테핑 모
* 소형 경량이면서 高응답, 高 TORQUE 특성을
   실현 하였습니다.
* 사용장소를 가리지 않는 컴팩트 설계이기 때문에
   적용기기의 소형화에도 최적입니다.

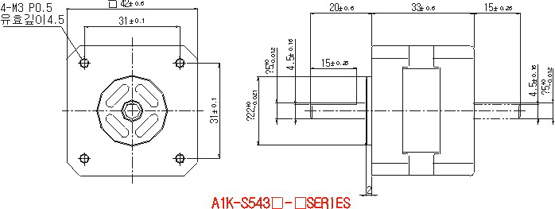

MOTOR DEMENSION







MOTOR SPECIFICATION

모 터 사 양 드 라 이 브
형식()은양축 TORQUE (kg.cm) 정격전류 (A) 권선저항 (Ω) ROTOR관성 (gcm2) 모터길이 (mm) 중량 (kg) KR-5M

 KR-55M (마이크로스텝) KR-55M (마이크로스텝) KR-505G
A1K-S543(w)

 1.3

 0.75

 1.7

 35

 33

 0.25

 ○

 ○

 ◎


A2K-S544(w) 1.8 0.75

 2.2

 54

 39

 0.3

 ○

 ○

 ◎


A3K-S545(w) 2.4 0.75

 2.2

 68

 47

 0.4

 ○

 ○

 ◎



*주의*

모터의 토크는 드라이브의 특성에 따라 큰차이가 있으므로 본 홈페이지에 나와있는 모터와 그에 대응되는 드라이브의특성표를 참조하십시요.

KR-5M과 KR55M을 사용할 때 24V보다 40V에서 고속영역 토크특성이 향상 됩니다.

또한, KR-515M과 KR505G 는 고속영역에서의 토크특성이 더욱더 향상됩니다.
