37-M-GEARED MOTOR

▶ Possible to product for needs of ratio beside bellow chart
아래 표 이외에 감속비 요구 사항 제작 가능

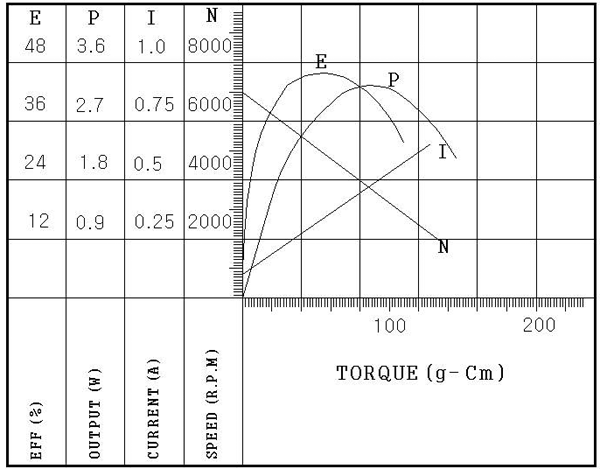

MOTOR SPECIFICATION
DESCRIPTION CURRENT SPEED TORQUE OUTPUT EFF
A RPM g-cm W %
NO LOAD 12V 0.16 7200 　 　 　
24V 0.080 7200 　 　 　
AT MAX.EFF 12V 0.32 5330 34.6 1.89 49.58
24V 0.22 5690 42.17 2.46 46.65
AT STALL 12V 0.90 　 129 　 　
24V 0.70 　 175 　 　

D.C 12V

D.C 24V

GEARED MOTOR SPECIFICATION
RATIO V 1/ 6 1/ 10 1/ 18 1/ 30 1/ 40 1/ 60 1/ 80 1/ 100 1/ 120 1/ 150 1/ 180 1/ 200 1/ 250 1/ 300 1/ 400 1/ 500 1/ 600 1/ 750

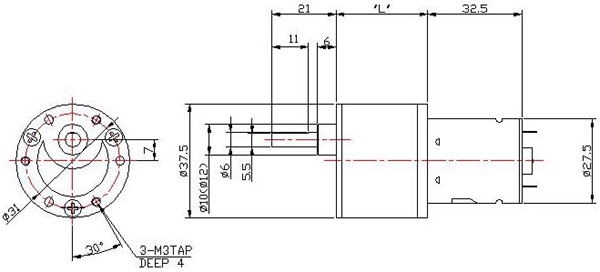

"L"-SIZE 24.8 27.3 29.8 32.3
NO LOAD(RPM) 12V 1200 720 400 340 180 120 90 72 60 48 40 36 28 24 18 14 12 9.6
24V 1166 700 388 233 175 116 87 70 58 46 38 35 28 23 17 14 11 9.3
ON LOAD(RPM) 12V 888 533 296 177 133 88 66 53 44 35 29 26 21 17 13 10 8.8 7.1
24V 948 569 316 189 142 94 71 56 47 37 31 28 22 18 14 11 9.4 7.5
TORQUE(Kg-cm) 12V 0.1 0.2 0.4 0.7 0.9 1.3 1.8 2.2 2.4 3.0 3.6 4.0 5.1 6.0 6.0 6.0 6.0 6.0
24V 0.2 0.3 0.5 0.9 1.1 1.6 2.2 2.7 2.9 3.7 4.4 5.0 6.0 6.0 6.0 6.0 6.0 6.0
